01 제품/기술의 개요
원부자재 자동공급
생산목적에 따라 각 공정에 필요한 원부자재를 자동공급하고, 정밀 모듈과 자동제어기술로 각 공정이 유기적으로 연동
BUSINESS AREA

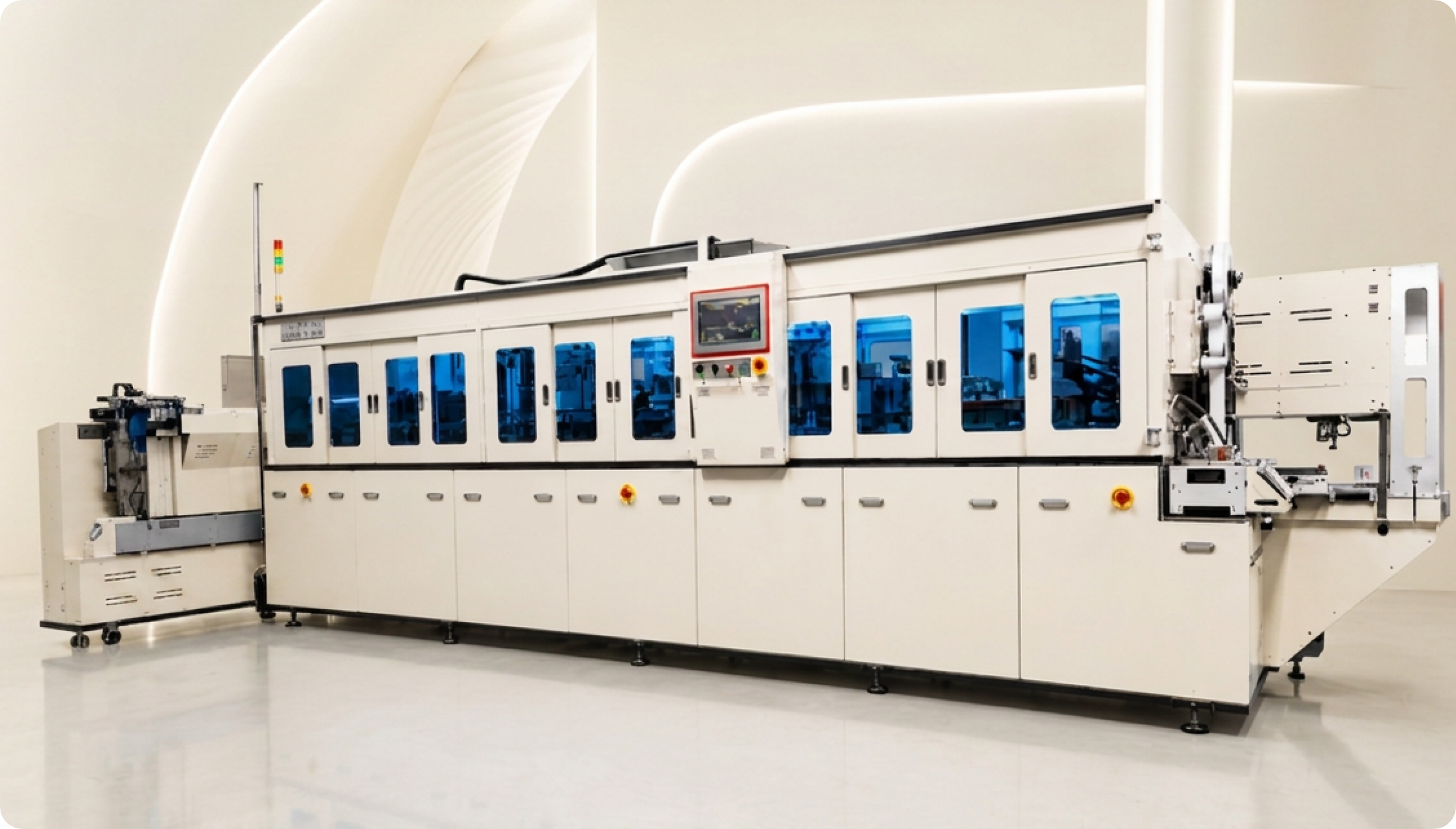

진공채혈관 자동조립기계
Vacuum Blood Collection Tube Assembly SystemVACUUM BLOOD COLLECTION TUBE ASSEMBLY
진공채혈관 자동조립기계
진공 캡핑, 라벨·트레이 포장까지 연결하는 NON-STOP ONE LINE 통합 설비
VACUUM BLOOD COLLECTION TUBE ASSEMBLY
진공 상태의 CHAMBER 내에서 TUBE CAP을 조립하는 각 공정을 거쳐 진공채혈관을 생산하는 설비입니다.
PRODUCT & TECHNOLOGY OVERVIEW
진공채혈관 자동화 설비
02 사용용도
진공채혈관 생산자동화
각종 임상검사에 필요한 정확한 채혈, 보관, 운반, 검사를 위한 진공채혈관 생산자동화
03 적용/응용분야
신뢰성 높은 품질 생산
정량·정액을 기준으로 신뢰성 높은 품질의 제품 생산 자동화설비 제작 시 구동컨셉 및 정밀제어기술 적용
EQUIPMENT LAYOUT

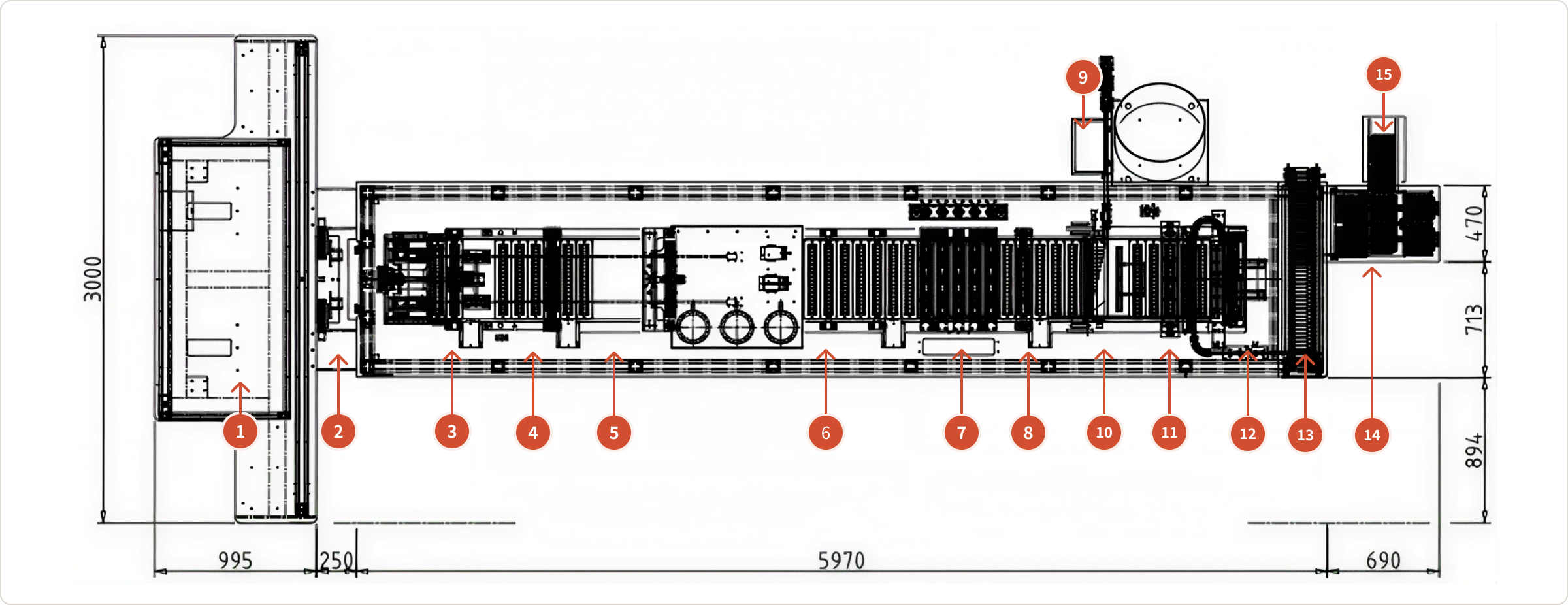

장비 구성
OVERALL 8,000 × 3,000 mm · HEIGHT 1,930 mm · WEIGHT 4,000 kg
NO. / PART NAMENO. / PART NAME
- 01TUBE SORTING & SUPPLY PART
- 02TUBE HOLDER & RINK PART
- 03TUBE CRACK & AIR CLEANER PART
- 04GEL DISPENSER PART
- 05LIQUID REAGANT DISPENSER PART
- 06SPRAY REAGANT DISPENSER PART
- 07AIR DRYER PART
- 08VISION INSPECTION PART
- 09CAP SUPPLY PART
- 10CAPPING LOADER PART
- 11VACUUM CHAMBER PART
- 12ASSEMBLY TUBES EJECTOR PART
- 13LABEL PRINTING & TUBE LABELING PART
- 14TUBE IN STYROFOAM TRAY PART
- 15LOGO PRINTING & EJECTOR
TECHNICAL SPECIFICATIONS
주요 사양
표를 좌우로 밀어 전체 내용을 확인하세요.
| No. | MODEL | CONTENTS | TUBE SIZE | REMARK |
|---|---|---|---|---|
| 1 | P-VT X2S 12FA | EDTA, BCA, GEL, COA, ESR, GLUCOSE | Φ13X75㎜, Φ13X100㎜ | |
| 2 | P-VT X2M 12FA | EDTA, BCA, GEL, COA, ESR, GLUCOSE | Φ13X75㎜, Φ13X100㎜, Φ16X100㎜ | |
| 3 | P-VT X3E 20FA | EDTA, HEPARIN, BCA 고속 | Φ13X75㎜, Φ13X100㎜, Φ16X100㎜ | |
| 4 | P-VT X3G 20FA | GEL-SST 전용 | Φ13X75㎜, Φ13X100㎜, Φ16X100㎜ | |
| 5 | P-VT X3F 20FA | COA, ESR, GLUCOSE 유연 | Φ13X75㎜ |
*모델명명 : X2S(2세대 Single), X2M(2세대 Multi)
**모델명명 : X3E(3세대 Express), X3G(3세대 GEL), X3F(3세대 Filling)
- 설비 크기(L × W × H)
- 8,000 × 3,000 × 1,930 mm
- 전원
- 4P 380V / 50~60Hz
- 생산능력
- 12,000 ~ 20,000pcs/hr
- 작업인원
- 1–2명 / line
PROCESS FLOW
NON-STOP ONE LINE

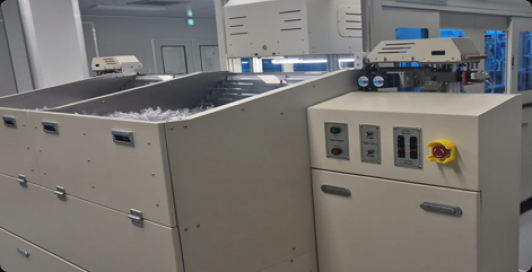

01Tube 정렬 및 공급공정

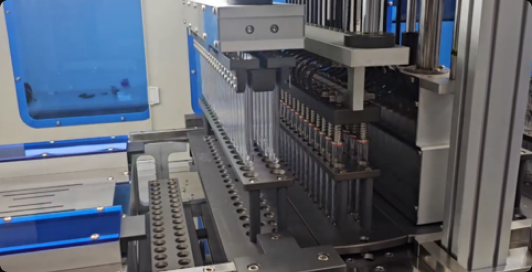

02Tube 자동 투입공정

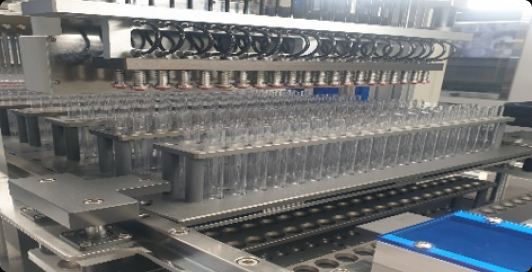

03Tube 균열(Crack)검사공정

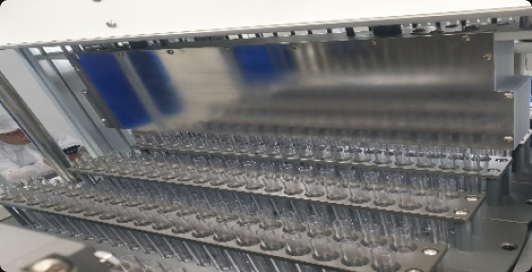

04Tube Cleaning 공정

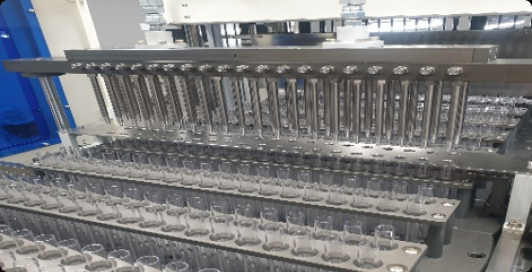

05혈청분리제 충진공정

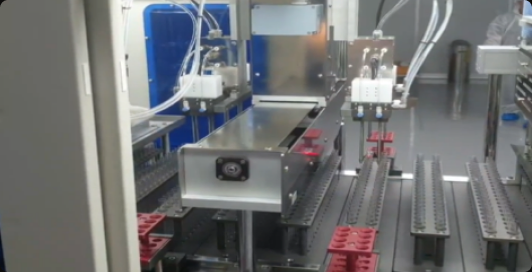

06시약 미세 분주 공정

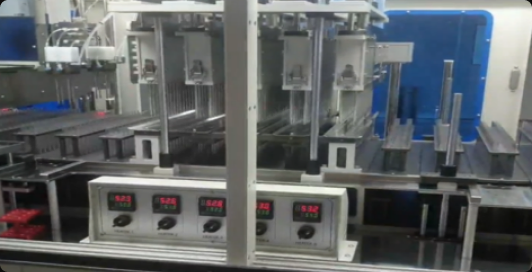

07시약 건조공정

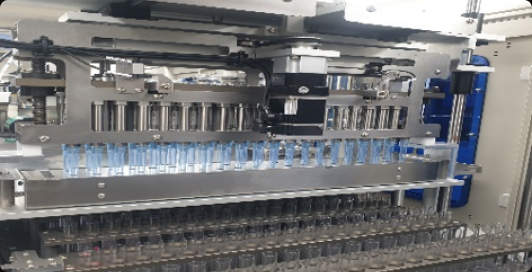

08액상시약 충진공정

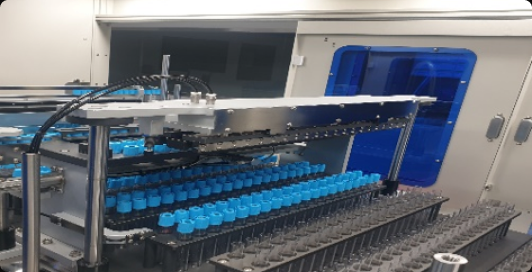

09Cap 공급공정

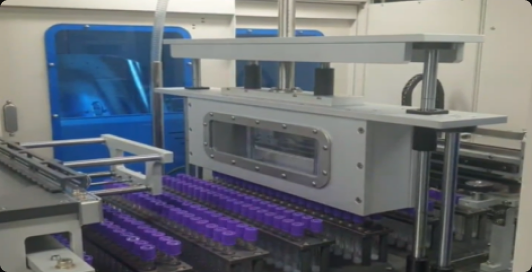

10Tube 진공 공정

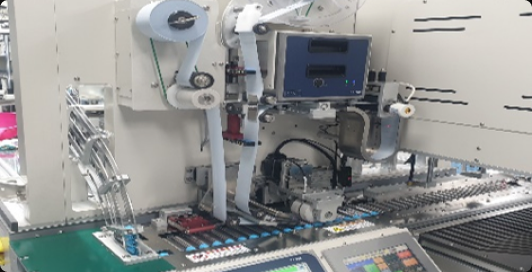

11배출 및 Labeling 공정

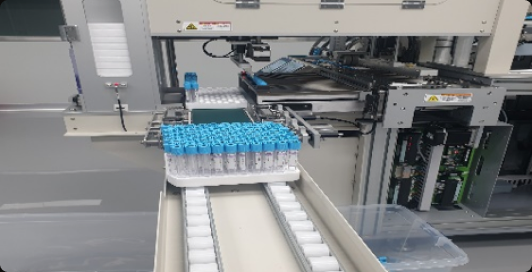

12포장 및 출고
CLSI(임상실험실 표준화 위원회)의 국제표준규정에 따라 제조공정을 준수하고 있습니다.
FEATURES
전공정 인라인 통합이 만드는 생산 경쟁력
전공정 인라인 통합 시스템
튜브 공급부터 라벨·포장까지 NON-STOP ONE LINE 방식
특허기술 기반 의료·반도체
기술융합 콜라보레이션
CLSI 품질기준 준수로 정량성과 재현성 확보
라인당 작업인원 1~2명으로
원가절감·가격 경쟁력 확보
저소음 설계
장시간 운전 환경을 고려해 설비 소음을 낮추고, 쾌적한 생산라인 운영을 지원합니다.
품목별 생산 레시피 설정으로
비숙련자도 작업 용이
PRODUCT VIDEO
자동화 설비를 영상으로 확인하세요
공정 흐름을 영상으로 확인해보세요.
VIDEO
PRODUCT CATALOG
진공채혈관 자동조립기계 제품카탈로그
카다로그를 요청하시면 담당자 확인 후 이메일로 보내드립니다.
