BULK 공급
호퍼에 PET TUBE를 BULK 상태로 공급합니다.
BUSINESS AREA
모듈사업
MODULAR AUTOMATION SOLUTIONSMODULE BUSINESS
PLANNING SUN’s
MODULES
기존 생산라인의 공정별 모듈 개선 또는 개조가 가능합니다. 플래닝썬은 튜브 정렬, GEL 정량 충진, 항응고제 스프레이 공정을 생산 환경에 맞춰 구성합니다.MODULES

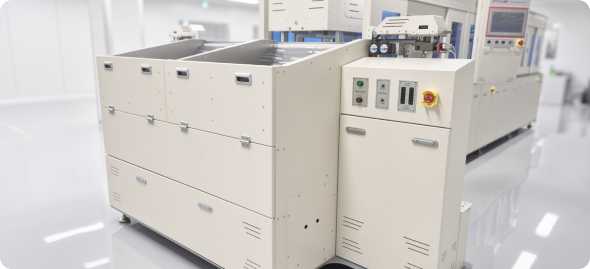

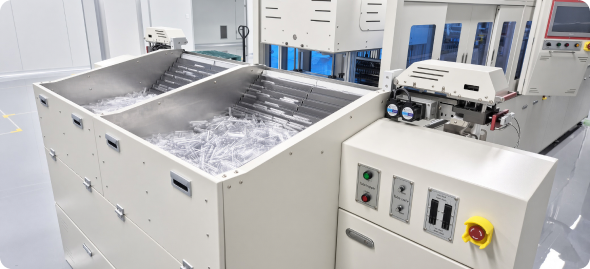

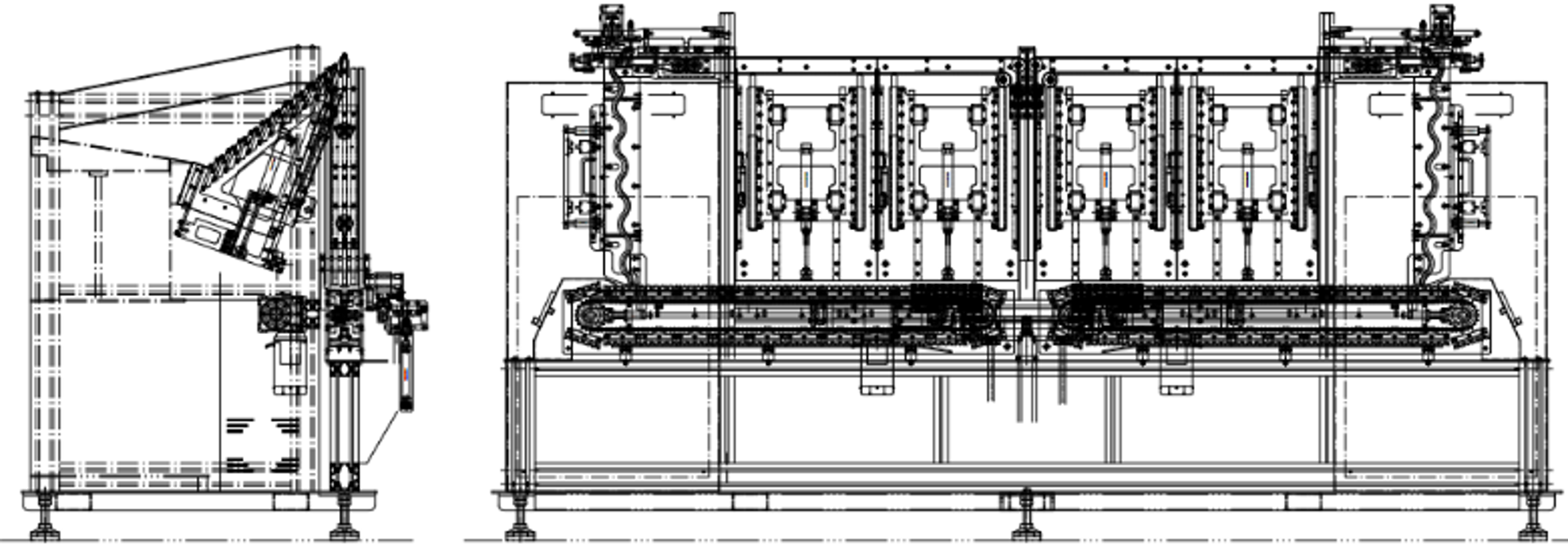

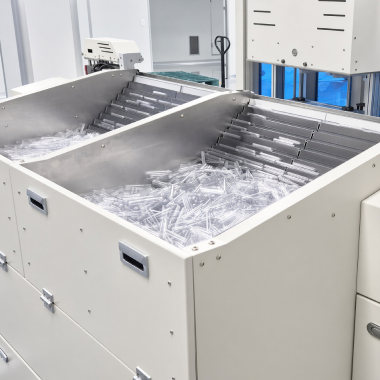

TUBE SORTING SYSTEM
튜브정렬모듈
호퍼에 PET TUBE를 BULK 상태로 공급하면, STEP FEEDER와 ROTATION을 통해 정렬된 튜브를 공급합니다.기존 생산라인의 공정별 모듈 개선 또는 개조가 가능합니다.
EQUIPMENT PHOTOS
PROCESS FLOW
01PET TUBE BULK 공급
호퍼에 PET TUBE를 BULK 상태로 공급
02STEP FEEDER 이송
STEP FEEDER를 통해 튜브를 단계적으로 이송
03ROTATION 정렬
ROTATION을 통해 튜브의 방향을 정렬
04정렬 튜브 공급
정렬이 완료된 튜브를 다음 공정으로 공급
CORE CONFIGURATION
STEP FEEDER
튜브를 단계적으로 이송합니다.
ROTATION
튜브 방향을 정렬해 다음 공정에 공급합니다.

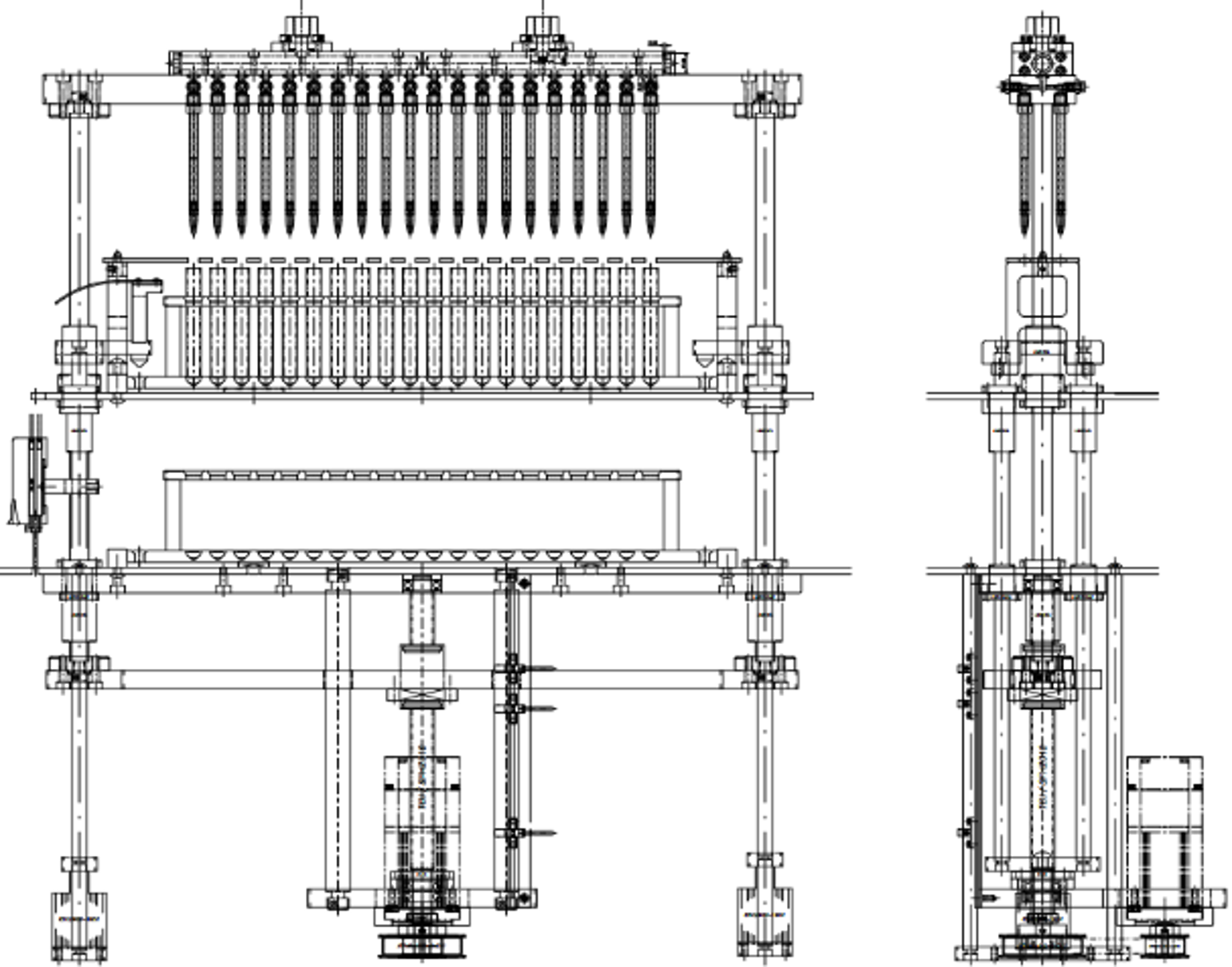

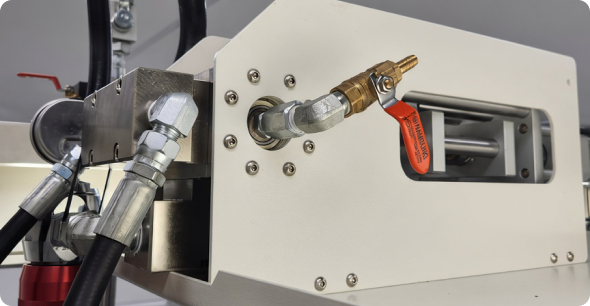

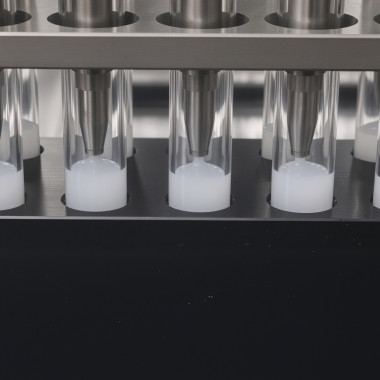

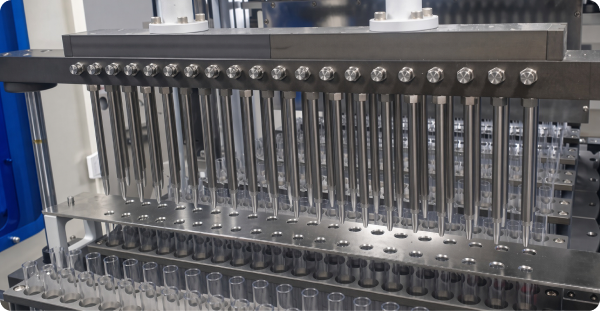

GEL FILLING SYSTEM
겔충진모듈
혈청분리용 GEL을 RAM PUMP를 이용하여 정량밸브를 통해 GEL DISPENSER에 공급하고, MANIFOLD 블럭의 NOZZLE PIN을 조정하여 일정량을 TUBE에 충진합니다.기존 생산라인의 공정별 모듈 개선 또는 개조가 가능합니다.
EQUIPMENT PHOTOS
PROCESS FLOW
01RAM PUMP 공급
혈청분리용 GEL을 RAM PUMP로 공급
02정량밸브 이송
정량밸브를 통해 GEL 공급량을 제어
03Gel Dispenser
GEL DISPENSER로 충진 공정을 연결
04TUBE 정량 충진
NOZZLE PIN 조정 후 일정량 충진
CORE CONFIGURATION
RAM PUMP
혈청분리용 GEL을 공급합니다.
정량밸브
GEL 공급량을 정량으로 제어합니다.
NOZZLE PIN
MANIFOLD 블럭의 NOZZLE PIN을 조정합니다.

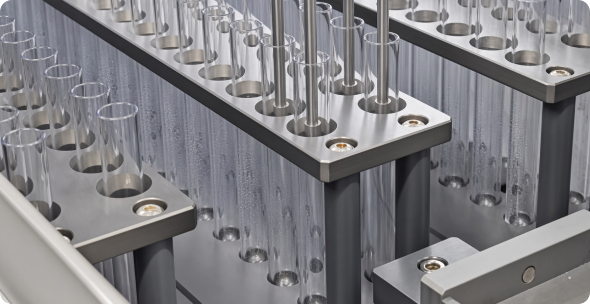

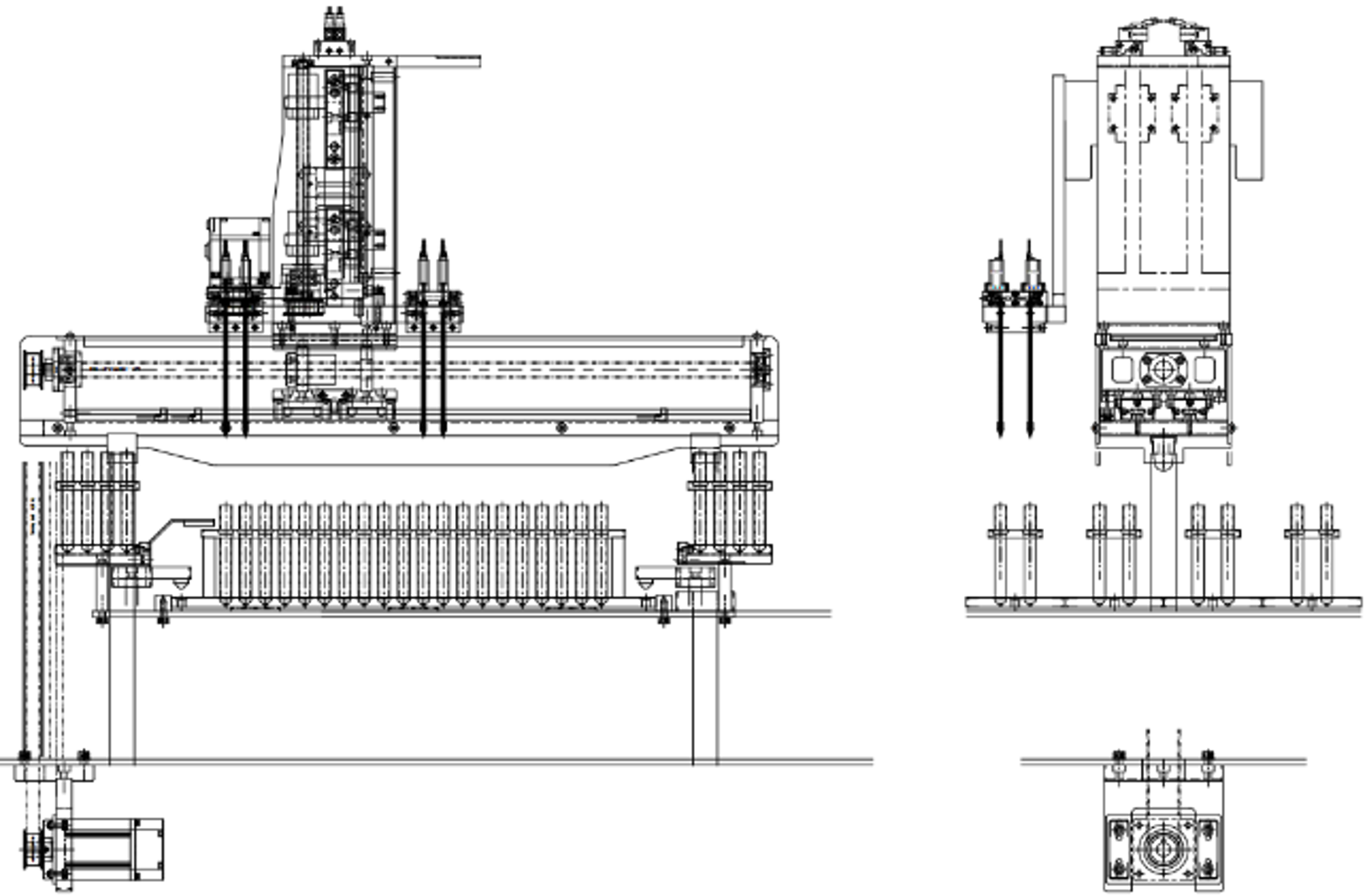

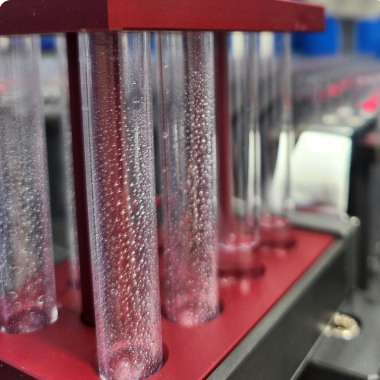

MICROLITER SPRAY MODULE
마이크로리터 스프레이 모듈
항응고제를 품목에 따라 ㎕ 단위로 제어하고 분주하는 공정으로, 각 노즐에 동일한 양을 흡입하여 압축공기로 튜브 내 안개분사를 함으로써 정확한 양으로 튜브 내벽에 도포합니다.기존 생산라인의 공정별 모듈 개선 또는 개조가 가능합니다.
EQUIPMENT PHOTOS
PROCESS FLOW
01항응고제 설정
품목에 따라 항응고제를 ㎕ 단위로 제어
02동일량 흡입
각 노즐에 동일한 양을 흡입
03압축공기 분사
압축공기로 튜브 내부에 안개분사
04튜브 내벽 도포
정확한 양으로 튜브 내벽에 도포
CORE CONFIGURATION
㎕ 단위 제어
품목에 따라 항응고제를 ㎕ 단위로 제어합니다.
노즐 동일량 흡입
각 노즐에 동일한 양을 흡입합니다.
압축공기 안개분사
압축공기로 튜브 내부에 안개분사합니다.
