진공채혈관 캡 자동조립기계

BUSINESS AREA

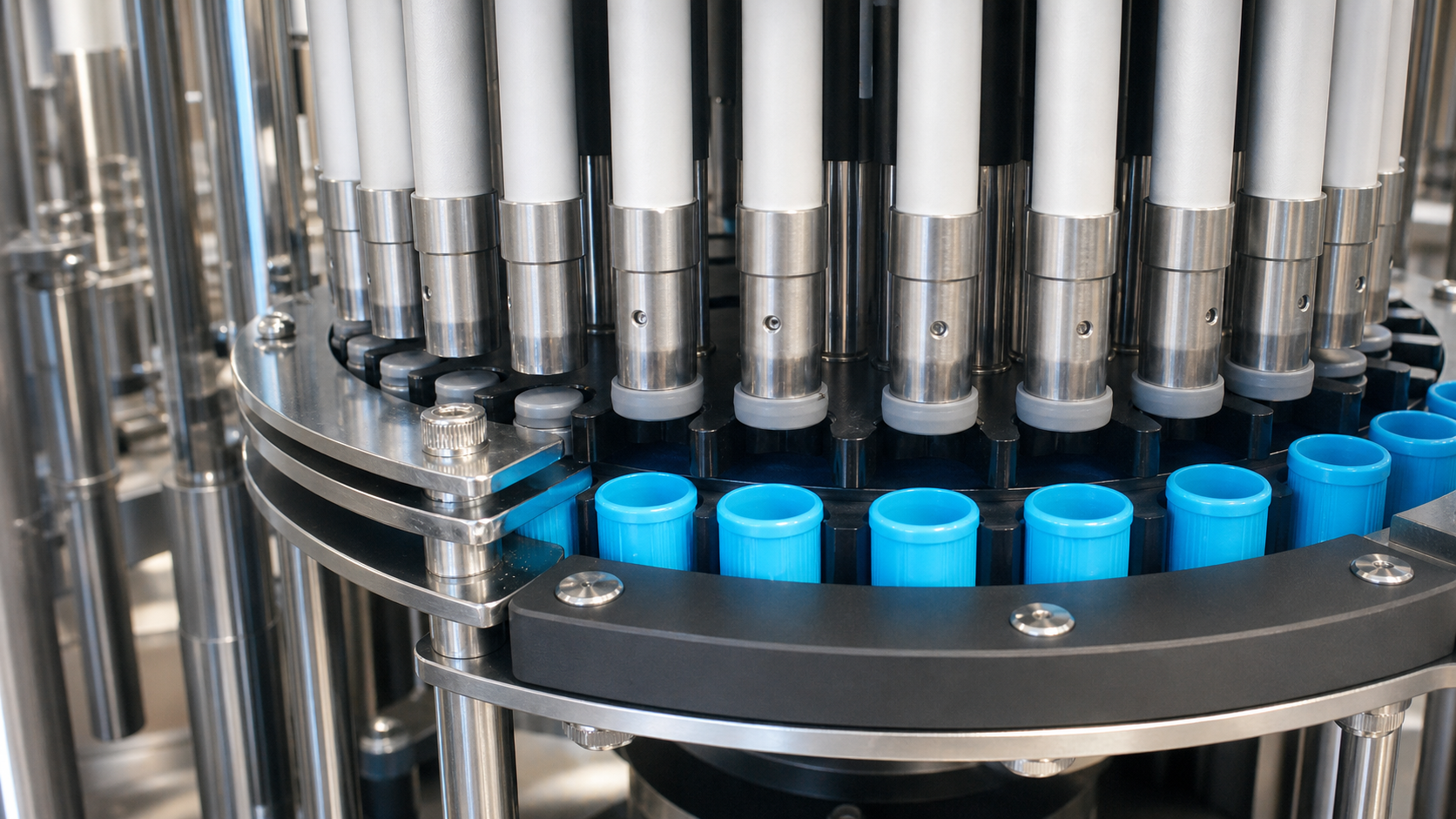

진공채혈관 캡 자동조립기계

Vacuum Blood Collection Tube Cap Assembly System

VACUUM BLOOD COLLECTION TUBE CAP ASSEMBLY

진공채혈관 캡 자동조립기계

규격화된 PLASTIC CAP과 RUBBER CAP을 DISK FEEDER에 공급하여 조립·검사 등의 각 공정을 거쳐 진공채혈관용 캡을 생산하는 설비입니다.

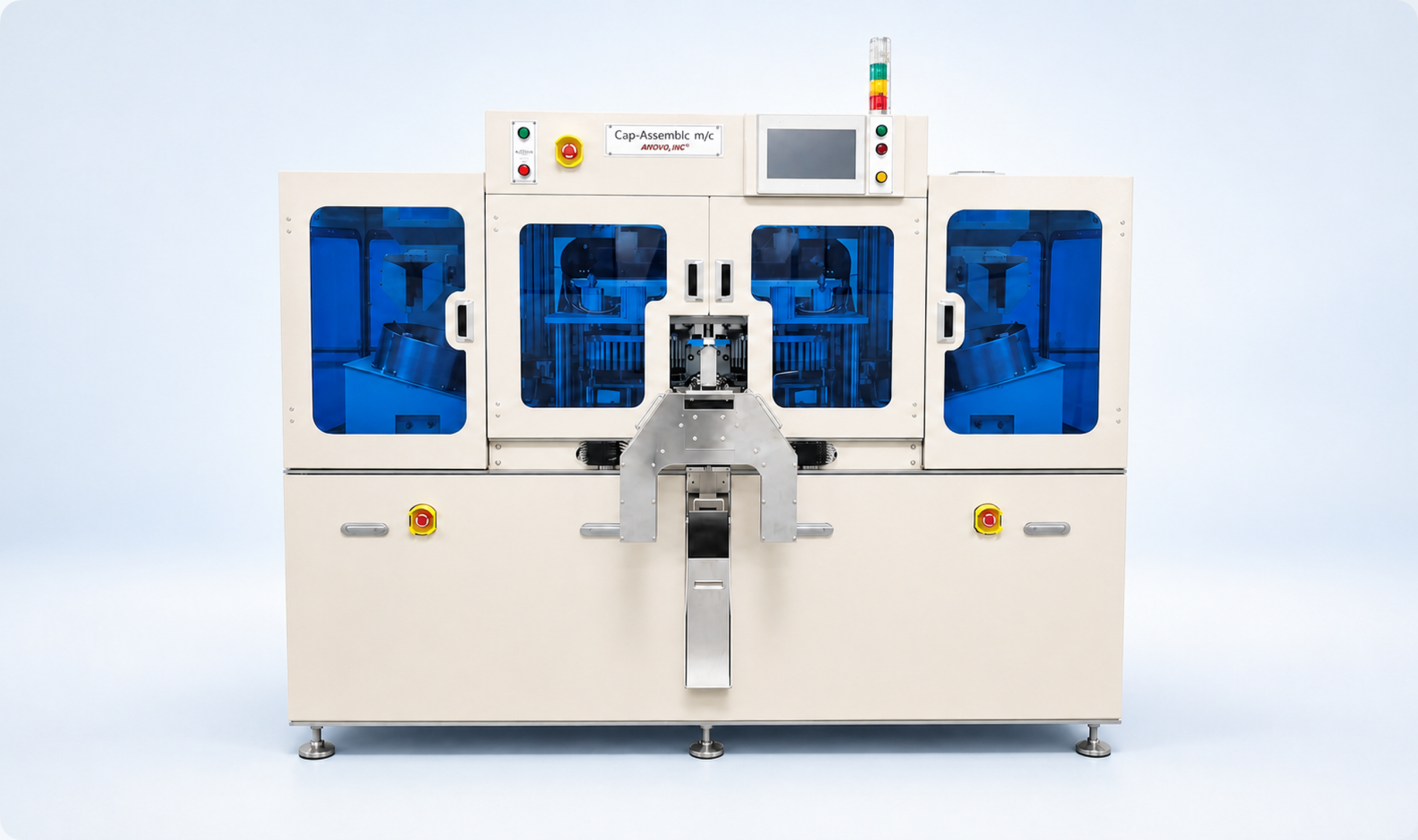

진공채혈관 캡 자동조립기계 설비VACUUM BLOOD COLLECTION TUBE CAP ASSEMBLY

EQUIPMENT LAYOUT

장비 구성

P-CAP·R-CAP 공급부, ROTARY 조립부, 비전검사·로테이션부의 구성입니다.

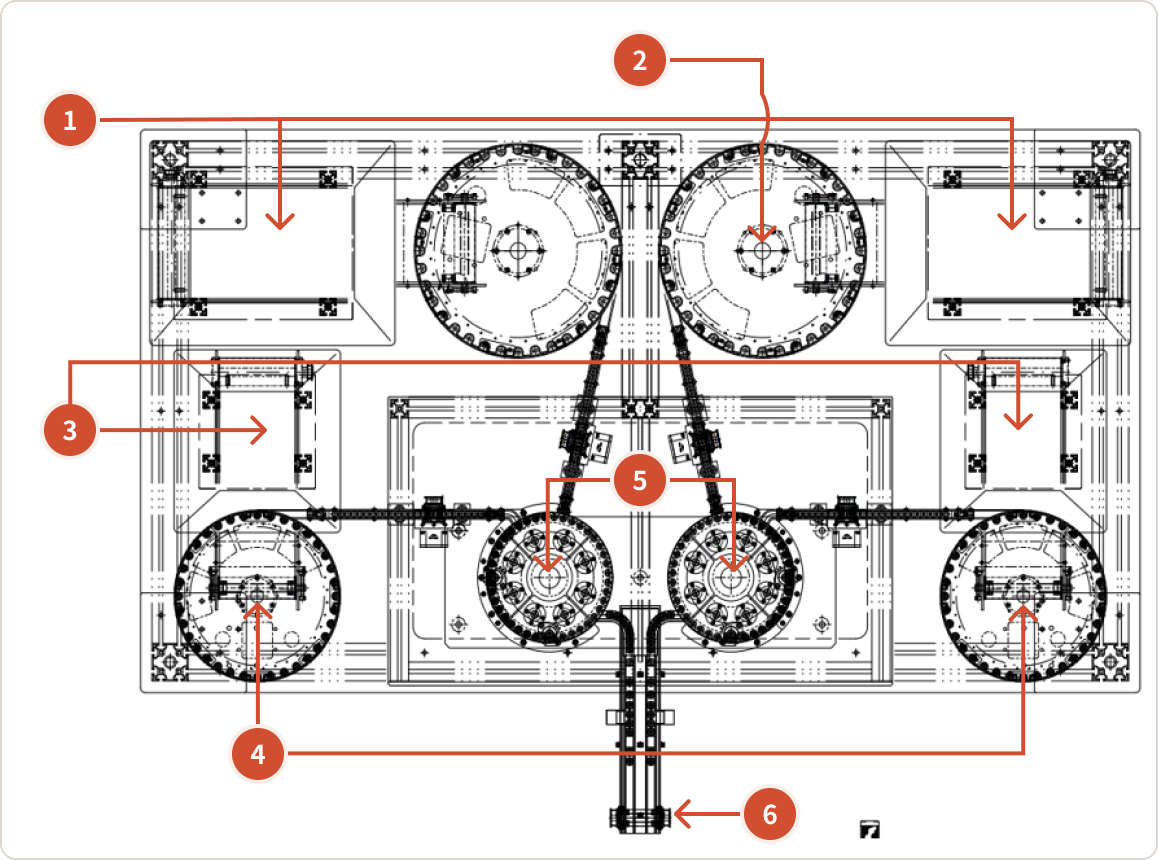

캡 자동조립기계 유닛 구성
UNIT LAYOUT

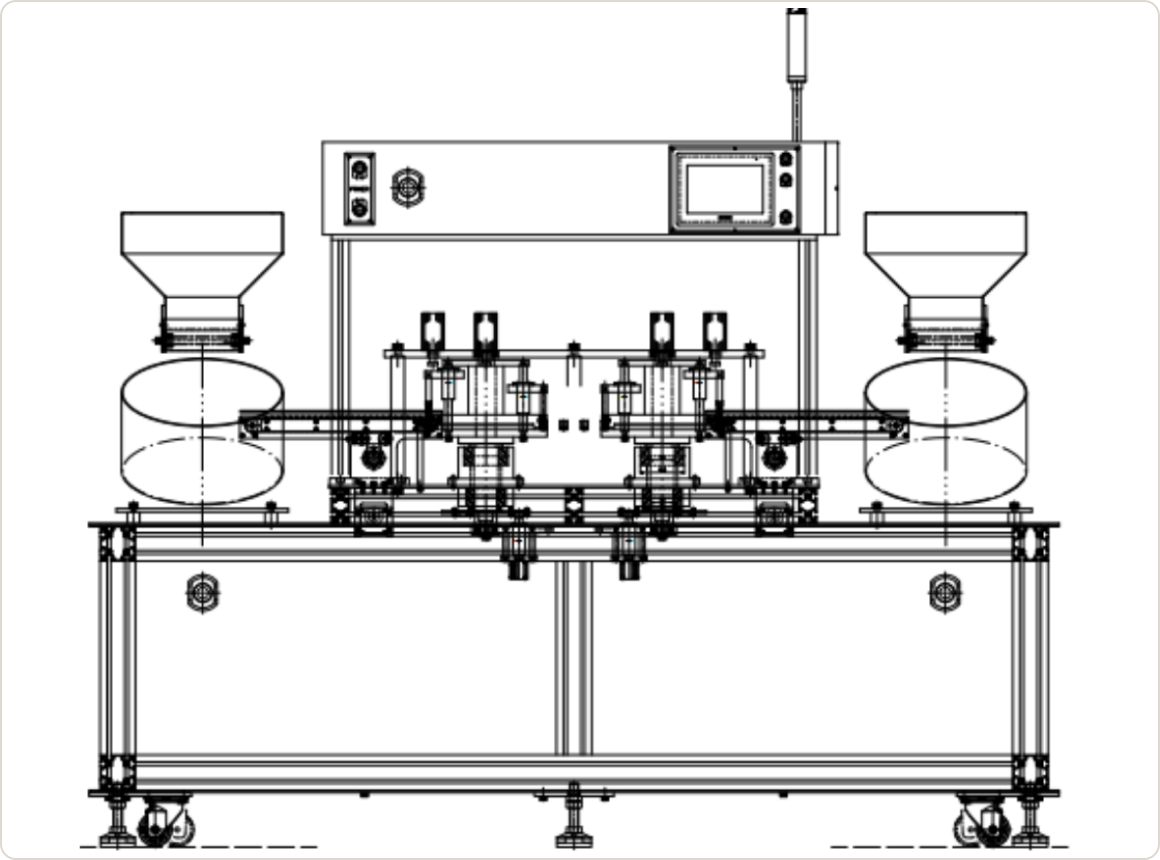

캡 자동조립기계 정면 구성
FRONT VIEW
NO.   /   PART NAMENO.   /   PART NAME

01PLASTIC CAP(P-CAP) HOPPER PART

02PLASTIC CAP(P-CAP) DISK FEEDER PART

03RUBBER CAP(R-CAP) HOPPER PART

04RUBBER CAP(R-CAP) DISK FEEDER PART

05CAP ASSEMBLY(P-CAP + R-CAP) PART

06CAP OUTPUT PART

TECHNICAL SPECIFICATIONS

주요 사양

표를 좌우로 밀어 전체 내용을 확인하세요.

진공채혈관 캡 자동조립기계 모델별 사양
No.MODELCONTENTSTUBE SIZEREMARK
1P-VTC X2S 12FAΦ13 or Φ16 전용Φ13X75㎜, Φ13X100㎜, Φ16X100㎜
2P-VTC X3D 20FAΦ13 or Φ16 전용Φ13X75㎜, Φ13X100㎜, Φ16X100㎜

*모델명명 : X2S(2세대 Single), X3D(3세대 Double)

설비 크기
2,400 × 2,100 × 1,800 mm
전원
4P 380V / 50~60Hz
생산능력
12,000 ~ 20,000pcs/hr
조립 방식
ROTARY

PROCESS FLOW

CAP ASSEMBLY LINE

진공채혈관 캡 조립 자동화 장비의 공정별 Flow Chart
원자재 공급부터 비전검사·포장까지 자동화

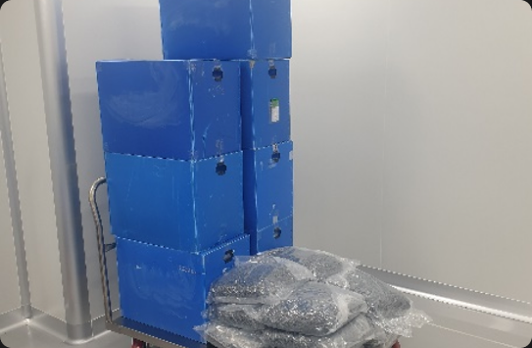

  1. 원자재 준비
    01원자재 준비

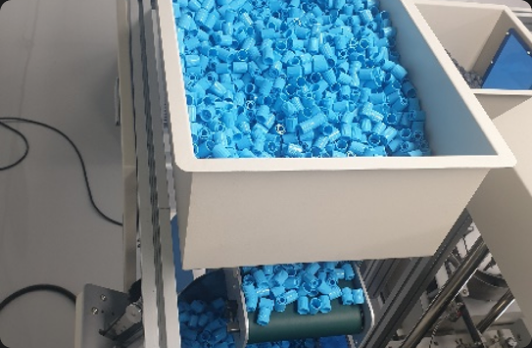

  2. 플라스틱 캡 호퍼 투입
    02플라스틱 캡 호퍼 투입

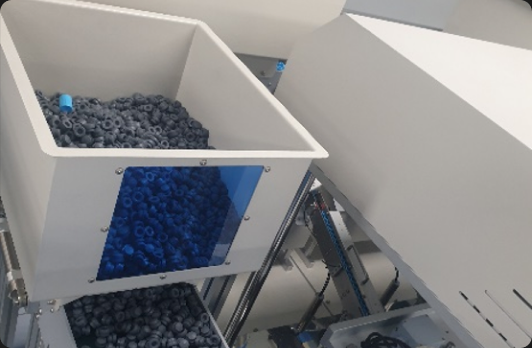

  3. 고무 캡 호퍼 투입
    03고무 캡 호퍼 투입

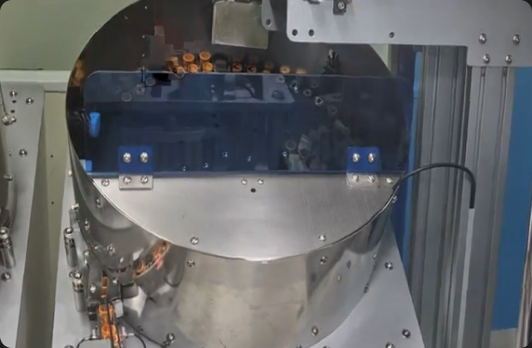

  4. 플라스틱 캡 피더
    04플라스틱 캡 피더

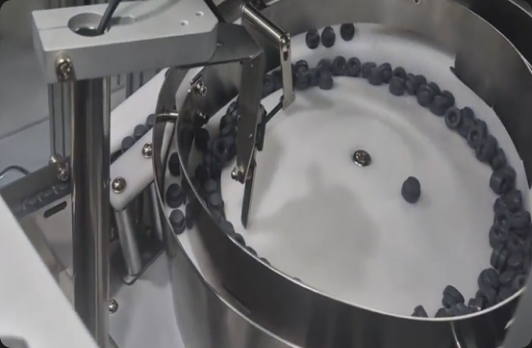

  5. 고무캡 피더
    05고무캡 피더

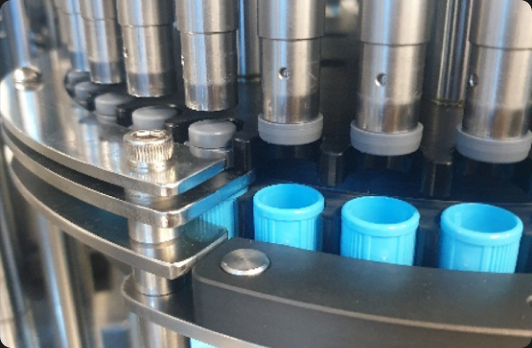

  6. 캡 조립
    06캡 조립

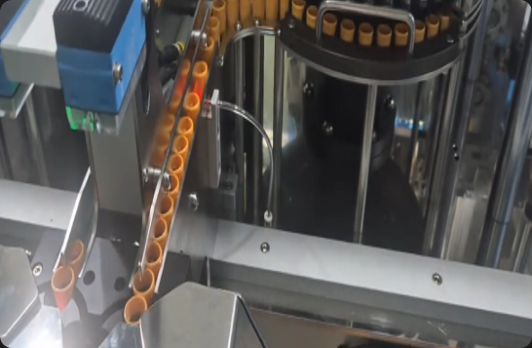

  7. 비전검사
    07비전검사

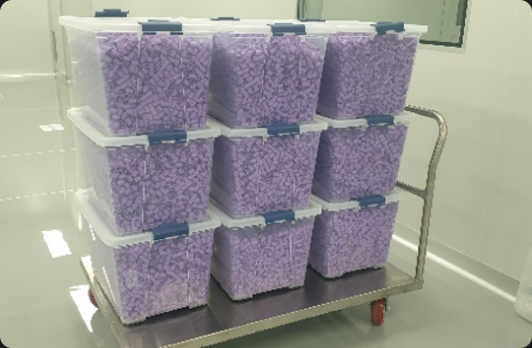

  8. 포장·적재
    08포장·적재

CLSI(임상실험실 표준화 위원회)의 국제표준규정에 따라 제조공정을 준수하고 있습니다.

FEATURES

캡 조립 특징

전공정 인라인 통합 시스템

플라스틱 캡·고무 캡 공급부터 조립·검사·배출까지

비전시스템을 통한 조립상태 검사

불량품 자동 배출

저소음 설계

장시간 운전 환경을 고려해 설비 소음을 낮추고 쾌적한 생산라인 운영을 지원합니다.

PRODUCT VIDEO

캡 조립 설비를 영상으로 확인하세요

진공채혈관 캡 자동조립기계의 실제 구성과
조립 공정을 영상으로 확인해보세요.
