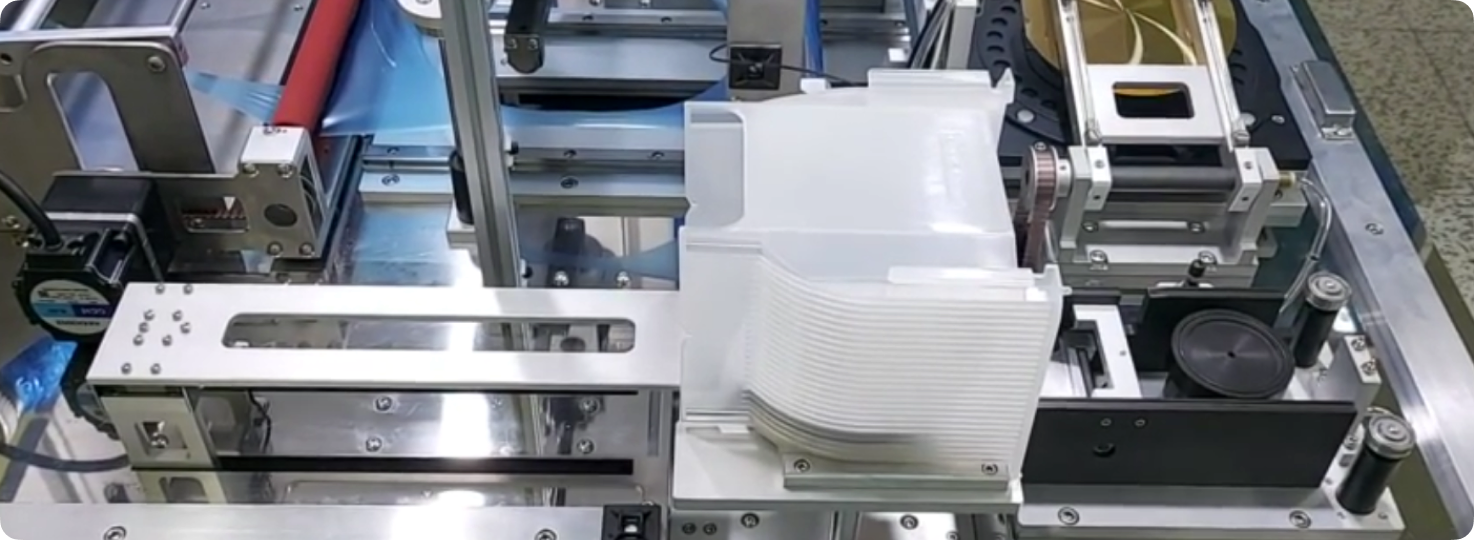

WAFER SUPPLY
Elevator와 Pusher로 투입된 Wafer는 정렬부와 Rotation 장치에서 D-Cut 위치를 인식합니다.
BLDC Motor 30W와 Fiber Sensor로 정렬 위치를 결정한 뒤, 진공 장치와 Vacuum Pad를 통해 Mounter Chuck으로 이송합니다.
SEMICONDUCTOR AUTOMATION

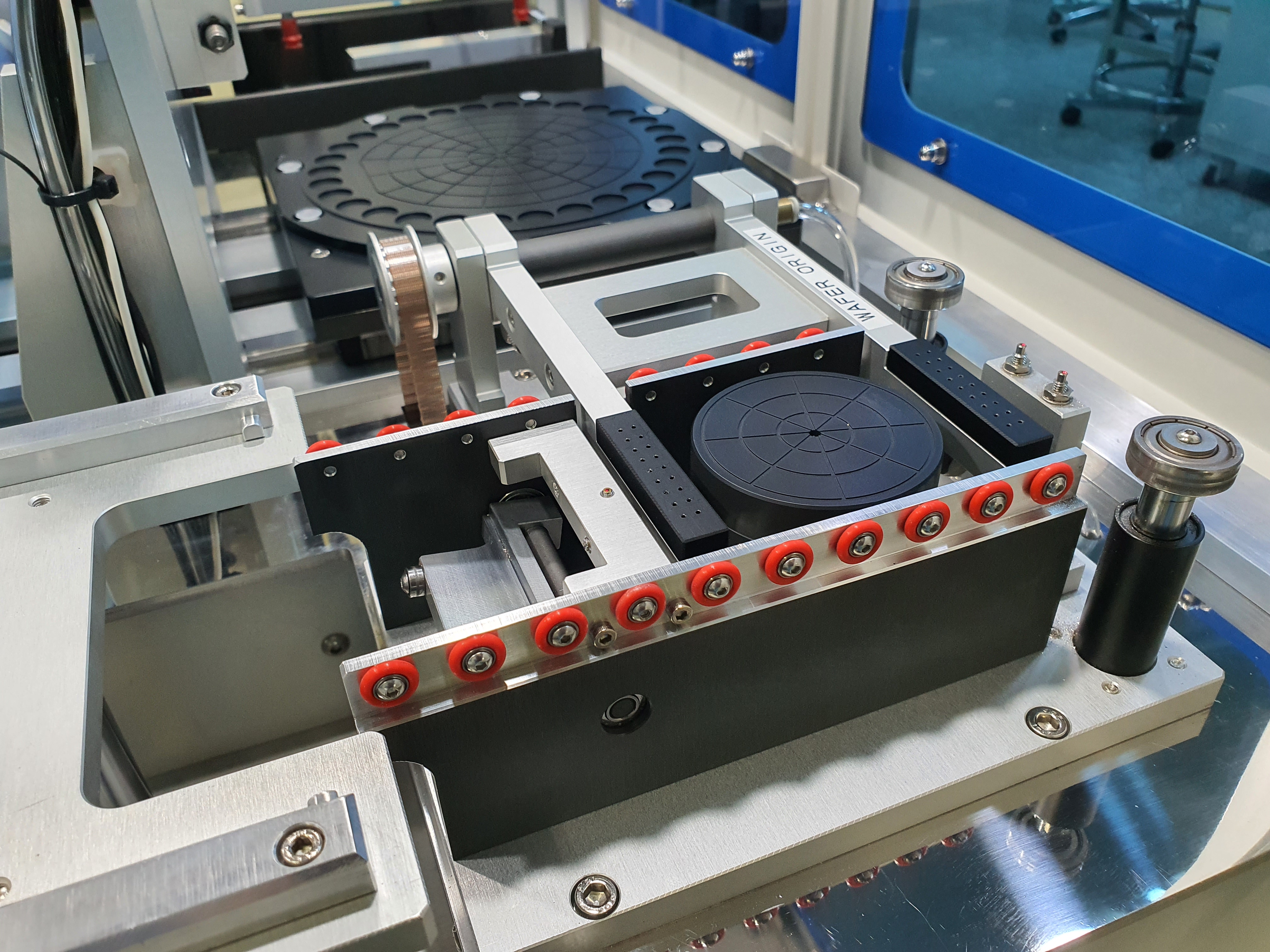

Wafer Tape Mounter
SAW LAMINATE · FULL AUTOSEMICONDUCTOR AUTOMATION

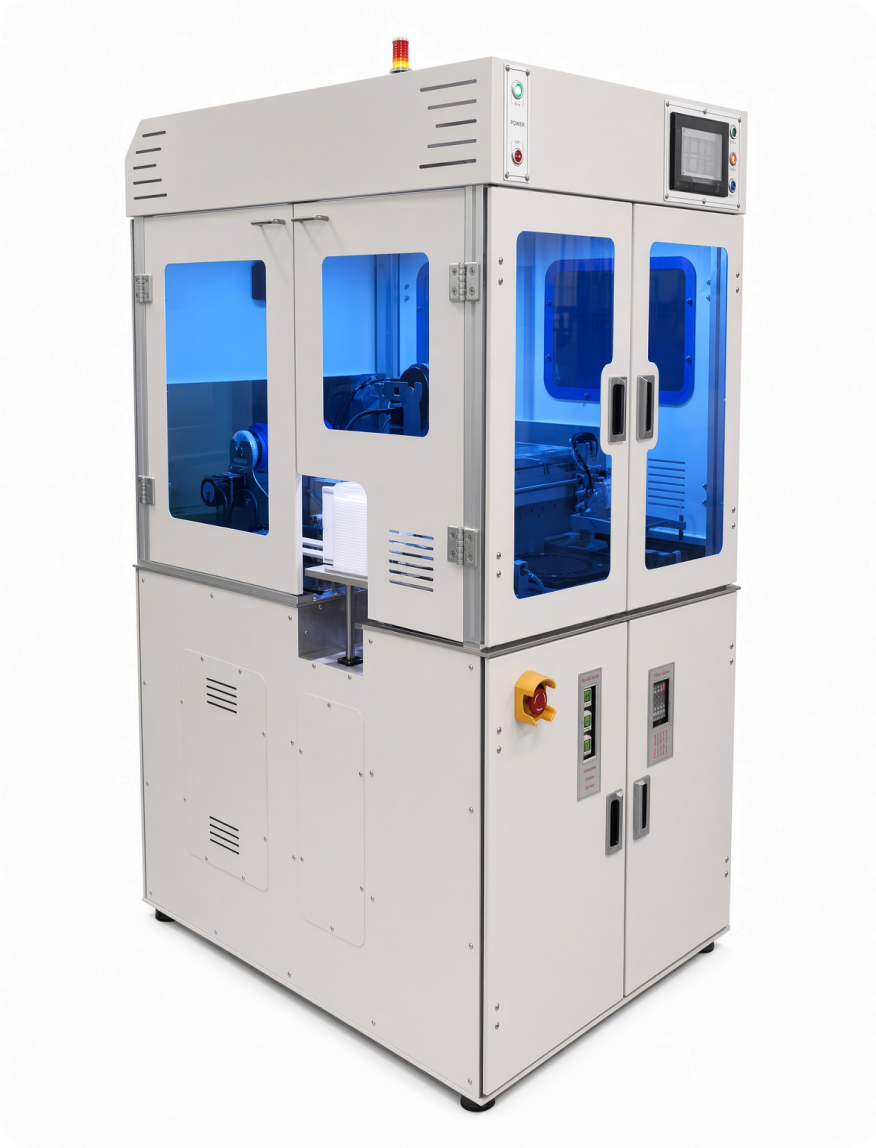

Wafer Tape Mounter (SAW Laminate)
Wafer와 Carrier를 각각 공급·정렬한 뒤 Blue Tape를 자동으로 부착합니다. 자동 이송과 Laminating 공정으로 생산성을 높이고 품질을 안정적으로 유지합니다.
Full Auto · Wafer & Carrier 개별 공급 · 6 inch 전용

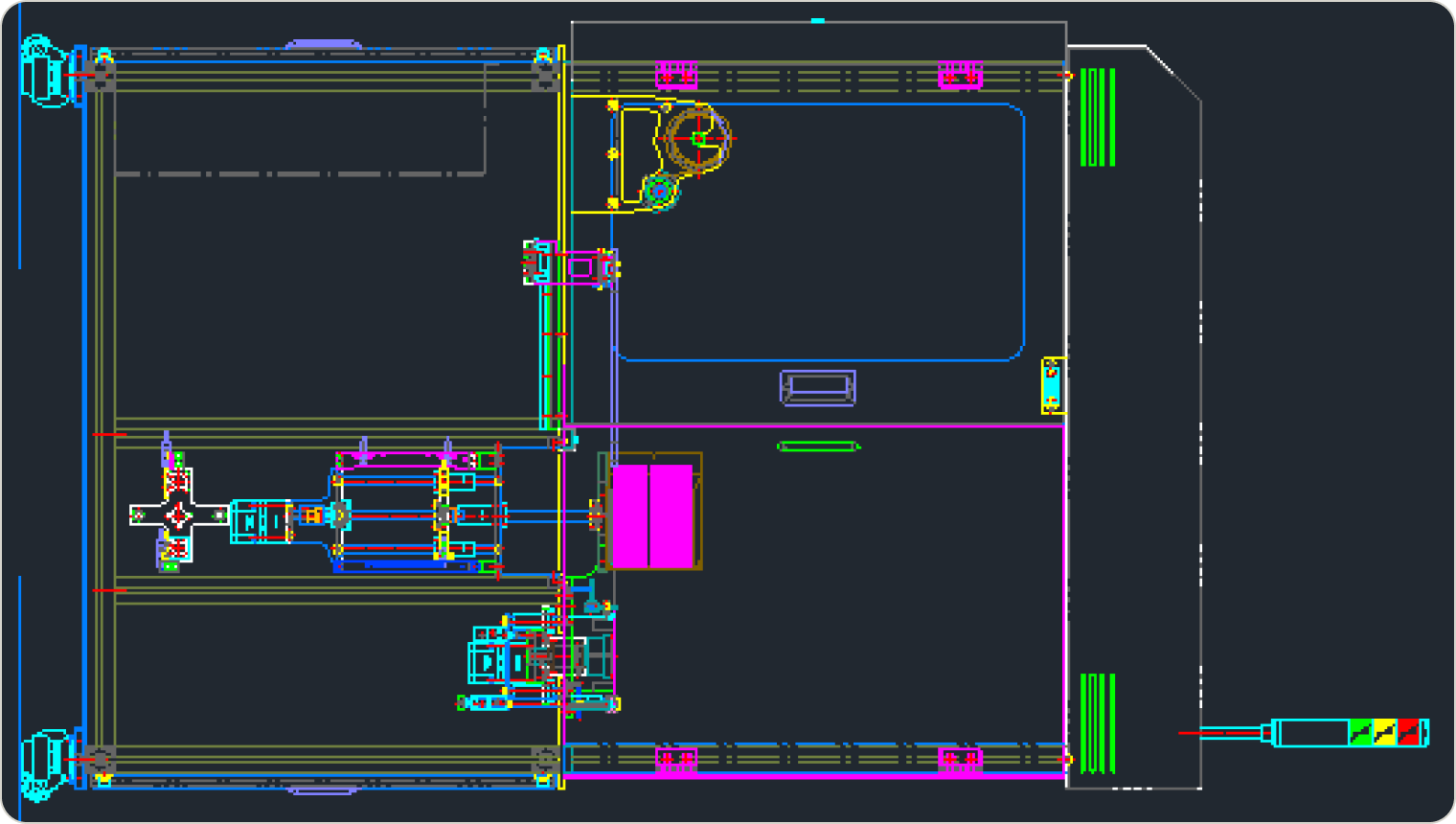

EQUIPMENT CONFIGURATION
장비 구성
Main Frame부터 Tape Loading & Rolling Unit까지 5개 핵심 Unit입니다.
CORE UNITS
- 01Main Frame & Control Panel
- 02Mounter Chuck Sliding Unit
- 03Carrier Elevator Unit
- 04Wafer Elevator Unit
- 05Tape Loading & Rolling Unit
EQUIPMENT OPERATION SEQUENCE
설비 동작 순서
Wafer 투입부터 Carrier Magazine 배출까지 12단계 공정입니다.- 01
WAFER INPUT
Wafer 투입
- 02
EDGE DETECTION
Edge 감지
- 03
WAFER ROTATION
Wafer 회전
- 04
D-CUT ALIGN
D-Cut 정렬
- 05
WAFER FLIP
Wafer 반전
- 06
WAFER CHUCK
Wafer Chuck 안착
- 07
CARRIER INPUT
Carrier 투입
- 08
CARRIER CHUCK
Carrier Chuck 안착
- 09
TAPE LAMINATING
Tape 부착
- 10
TAPE CUTTING
Tape 절단
- 11
TAPE RECOVERY
회수·원점 복귀
- 12
MAGAZINE OUT
Magazine 배출
OPERATION METHODS
각부 동작 방식
Wafer와 Carrier를 각각 공급·정렬하고, Tape & Rolling 공정으로 연결됩니다.

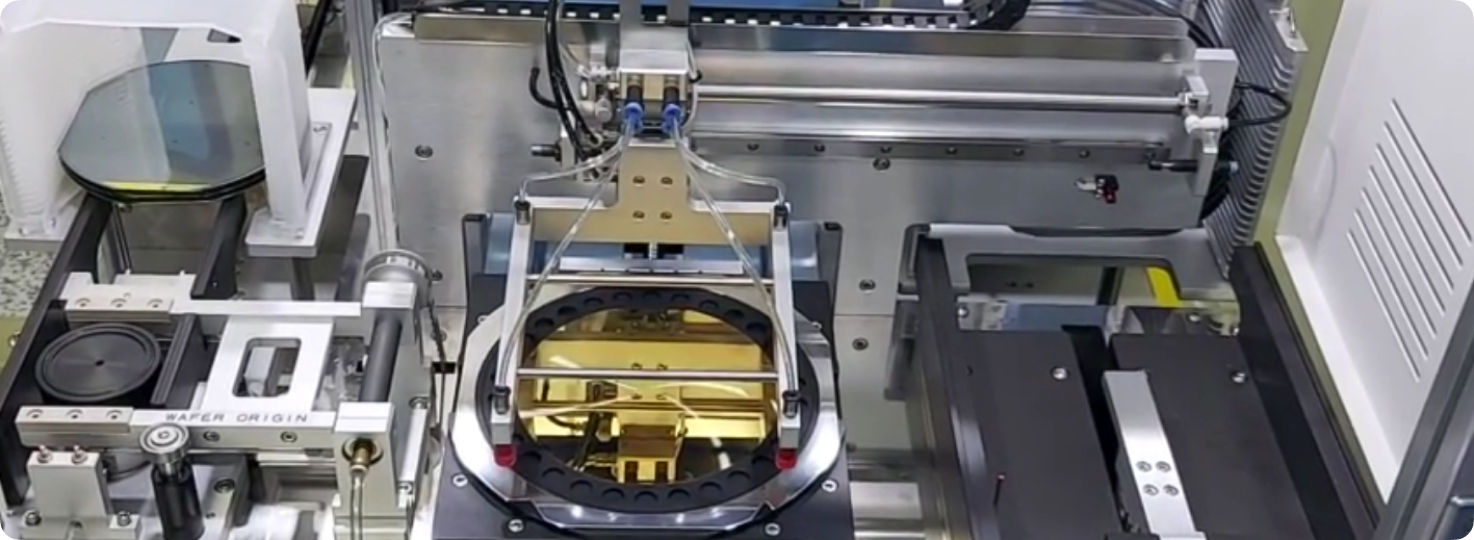

CARRIER SUPPLY
Elevator와 Pusher로 투입된 Carrier는 Neutral Block에서 정렬됩니다.
정렬된 Carrier는 진공 장치와 Vacuum Pad를 통해 Mounter Chuck으로 이송되며, Magazine Elevator는 BLDC Motor 30W와 Ball Screw로 구성됩니다.

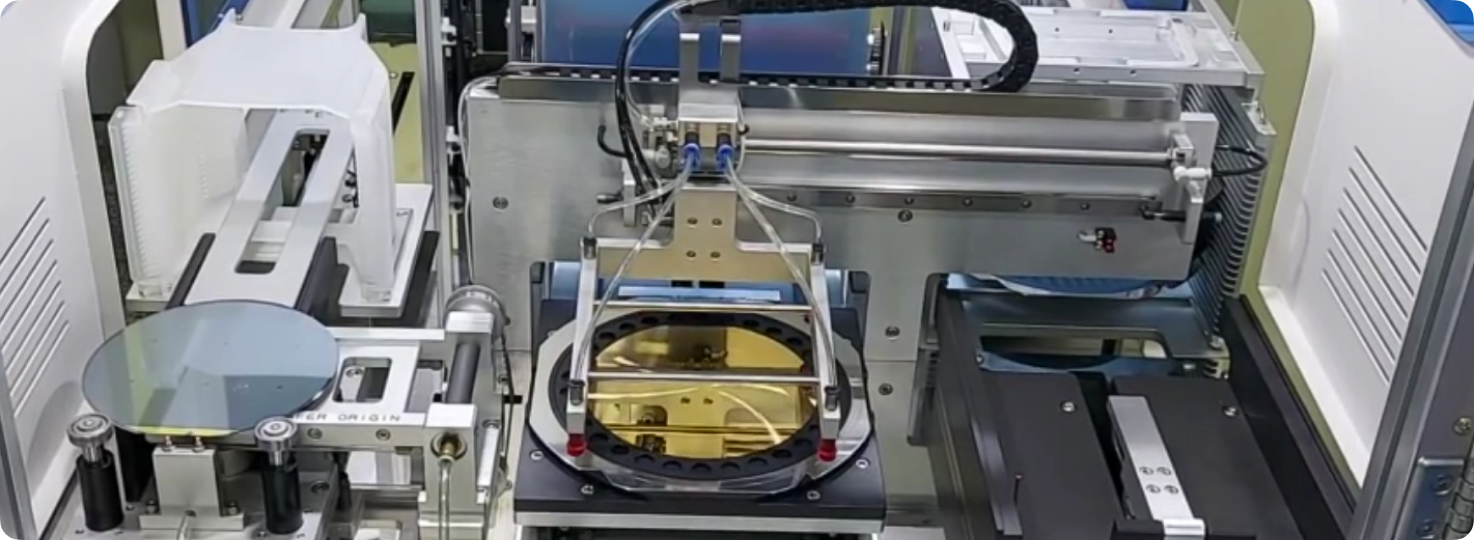

TAPE & ROLLING
Mounter Chuck은 LM Guide와 Ball Screw 기반의 전동 장치로 이동하며, Tape Roller가 하강해 Laminating을 수행합니다.
작업 완료 후 Chuck이 원위치로 복귀하면 제품을 Carrier Magazine으로 투입합니다.
TECHNICAL SPECIFICATIONS
주요 사양
장비 크기와 적용 Wafer, 전원·공압, 제어 및 주요 부품 사양입니다.- 모델명
- P-ST X2 SMF
- 장비 크기
- 825(W) × 1100(D) × 1750(H) mm
- 입력 전원
- 단상 220 VAC ±10% / 50·60 Hz
- 공급 공압
- 5 bar
- 적용 Wafer Size
- 6 inch 전용
- HMI / PLC
- M2i 7 inch Touch Panel / LG PLC XBC-DN32H
- Motor
- LS Servo 400W / BLDC 50W·30W
- Frame / 주요 부품
- 철제관·분체도장 / Autonics Fiber Sensor
SMC·TPC 공압 장치
※ 장비 높이에 Tower Lamp는 포함되지 않습니다.
※ 실제 제작 사양은 고객 협의와 적용 공정 조건에 따라 변경될 수 있습니다.
MEDIA & RESOURCES
장비 영상과 기술자료
장비의 실제 동작 영상과 제품 매뉴얼을 확인해 보세요.
